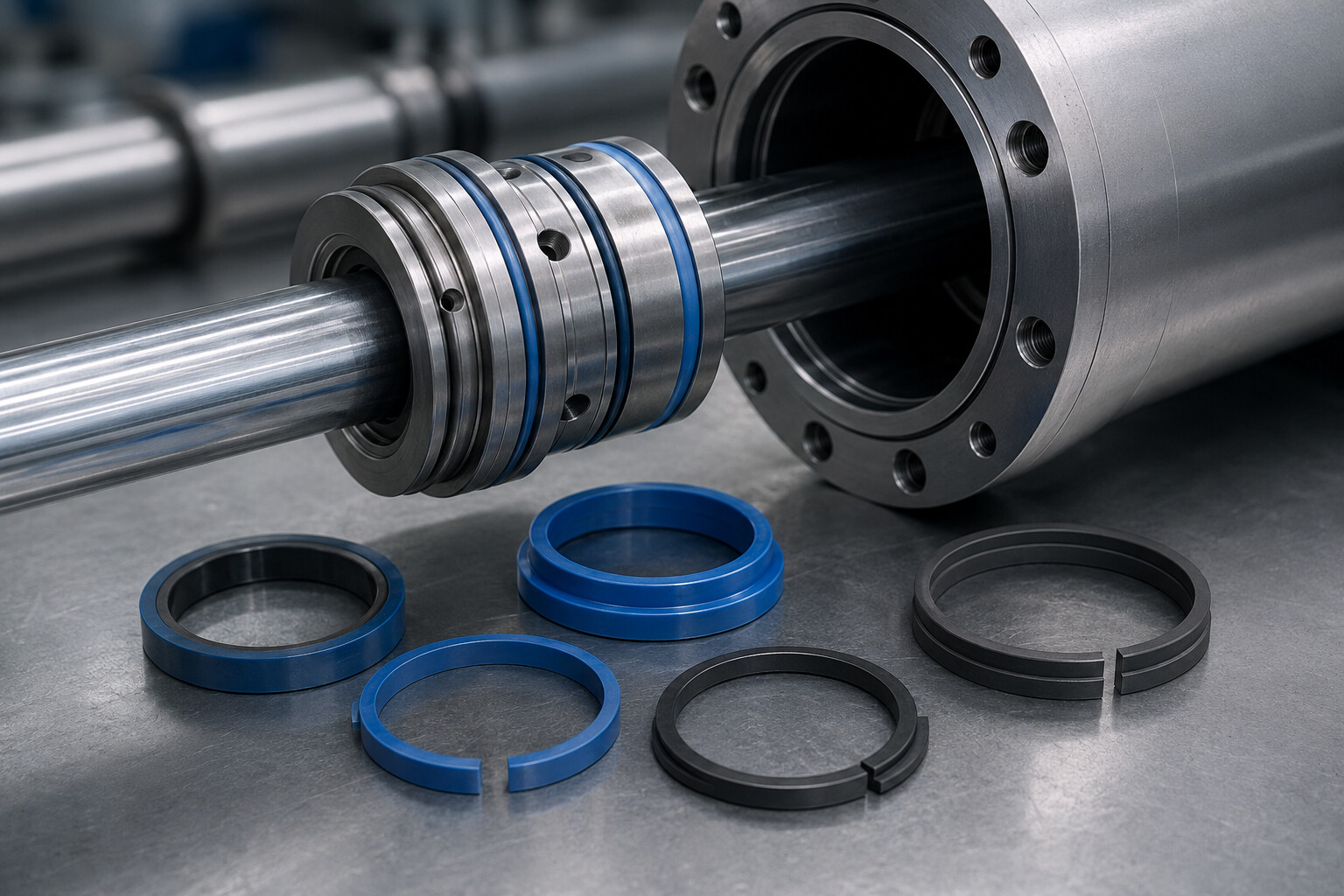

Уплотнение отвечает за герметичность, но не должно направлять шток или поршень. Поперечную нагрузку принимают специальные кольца и ленты скольжения. Они разделяют металлические поверхности, удерживают детали соосно и сохраняют монтажный зазор в зоне манжет.
Где находятся направляющие элементы
На поршне кольца центрируют его относительно гильзы. В крышке цилиндра направляющая поддерживает шток. Количество и ширина зависят от нагрузки, длины опоры и конструкции узла. В длинноходных цилиндрах и механизмах с переменной геометрией расчет поперечных сил особенно важен.
Что происходит при износе
Зазор увеличивается, шток или поршень смещается, а уплотнение получает одностороннее обжатие. На манжете появляется локальный износ, на гильзе — продольные полосы, движение может сопровождаться рывками. При дальнейшем развитии дефекта возникает контакт металла, стружка попадает в масло и повреждает остальные элементы.
| Признак | Что может означать |
|---|---|
| Манжета стерта с одной стороны | Перекос или изношенная направляющая |
| Полосы на гильзе | Контакт поршня либо твердые частицы |
| Люфт штока | Износ втулки или направляющего кольца |
| Пластиковая стружка | Разрушение ленты, неверный зазор |
| Повторная течь после ремонта | Манжету заменили без восстановления направления |
Материалы направляющих
Применяют композиционные полимеры, наполненные PTFE-материалы, полиамиды, фенольные композиты и другие составы. Они должны выдерживать удельную нагрузку, сохранять размеры в масле и обеспечивать низкое трение. Материал выбирают вместе с ответной поверхностью и температурой.
Мягкий материал лучше защищает металл, но может сильнее деформироваться под нагрузкой. Жесткий выдерживает давление на площадке, однако требует правильной геометрии и чистой сборки. Универсального решения для всех цилиндров нет.
Как рассчитывают длину опоры
В расчет входят поперечная сила, допустимое удельное давление материала, диаметр и ширина колец. Нагрузку распределяют между направляющими поршня и штока с учетом расстояния между ними. Если кольцо слишком узкое, контактное давление растет и материал быстрее сминается.
Монтажный зазор
Кольцо не должно закусывать при нагреве и набухании, но чрезмерный зазор ухудшает направление. Для разрезных лент контролируют стыковой промежуток после установки. Его нельзя оценивать только на свободной детали: важен размер в канавке при рабочем диаметре.
Дефектовка при ремонте
- Измерить диаметр штока, гильзы и направляющих посадок.
- Проверить овальность, прямолинейность и следы задевания.
- Осмотреть кольца по всей окружности, а не только в зоне стыка.
- Сопоставить износ с повреждениями манжет.
- Удалить загрязнение из масла и каналов.
Почему кольца меняют комплектно
Новая манжета, установленная рядом с изношенной направляющей, сразу начинает работать с перекосом. Поэтому при капитальном ремонте состояние направляющих оценивают наравне с уплотнениями. Seal-Tech производит направляющие кольца и опорные кольца по размерам узла; для заявки нужны геометрия канавки, рабочий диаметр и данные о нагрузке.
Вопросы о направляющих
Можно ли определить износ по люфту вручную?
Люфт дает лишь предварительный признак. Для решения измеряют диаметры, овальность и расчетный зазор.
Почему разрезное кольцо имеет щель?
Стыковой зазор нужен для монтажа и температурного расширения. Его величина проверяется в рабочем диаметре.
Нужно ли менять кольца без видимых задиров?
Да, если измеренный износ увеличил зазор или поверхность смята. Внешне целая деталь может потерять размер.
Чем опасен контакт поршня с гильзой?
Он создает риски и металлические частицы, после чего повреждение быстро распространяется на уплотнения и масло.
